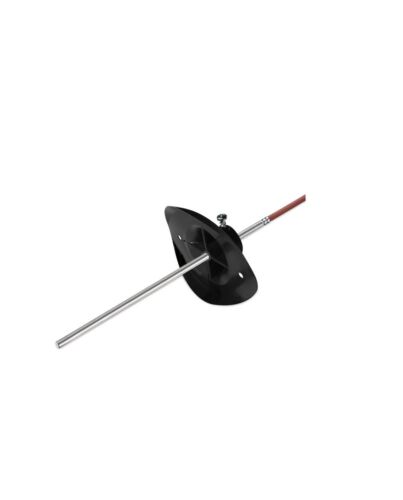

Titec Tauchtemperaturfühler mit Silikonleitung|3 Meter| Sensortyp PT100|4-Leiter-Anschluss

Der Tauchtemperaturfühler eignet sich zur Messung der Temperatur in gasförmigen Medien. Auch können Sie in Verbindung mit einer Tauchhülse den Tauchtemperaturfühler zur Messung in flüssigen Medien wie zum Beispiel in Kessel, Rohrleitungen oder Speichern verwenden. Dank seiner 200 mm langen Hülse können Sie ihn auch sehr gut als Tauchtemperaturfühler verwenden. Die Montage des Fühlers kann durch den mitgelieferten Kunststoffflansch einfach und sofort stattfinden. Der Tauchtemperaturfühler ist auf alle gängigen Regel- und Anzeigensysteme mit dem entsprechenden Sensor aufschaltbar.

Der PT-Fühler ist ein Fühler, welcher auf der Verwendung von Platinwiderständen basiert. Dieses Widerstandsmaterial verändert sich mit zunehmender Temperatur.

Die meist verwendete Art der PT-Fühler ist der PT100. Bei diesem Fühler beträgt der Widerstand des Platinwiderstands bei 0 °C exakt 100 Ohm. Die ermittelten Widerstandswerte ändern sich mit der Temperatur in einem linearen Verhältnis, welches schon vordefiniert ist.

Diese Fühler werden in vielen Branchen, wo eine präzise Temperaturmessung erforderlich ist, eingesetzt, da sie eine enorme Stabilität und Genauigkeit über einen großen Temperaturbereich erzielen (wissenschaftliche Laboratorien, Medizintechnik, Lebensmittelverarbeitung, Maschinenbau und in der Industrie).

Arbeitsweise:

Die Messung erfolgt durch das Anlegen einer konstanten Stromquelle an den PT-Fühler und die Messung der Spannung über den Widerstand. Dieser Widerstandswert wird dann in eine Temperatur umgerechnet. Dazu wird die spezifische Widerstands-Temperatur-Kurve des Fühlers verwendet.

Mit einem 4-Leiter-Anschluss wird der Einfluss der Anschlussleitung auf das Messergebnis komplett ausgeschlossen. Dies ist möglich, da Asymmetrien im Leistungswiderstand der Anschlussleitung ausgeglichen werden.

Technische Daten:

• Messbereich: -50 °C - +200 °C (je nach Sensor)
• Schaltungsart: 4-Leiter-Anschluss
• Sensor: PT100
• Anschlussleitung: 3 m Silikon
• Anschluss: Aderendhülsen
• Abmessung Hülse: Ø 6x200 mm
• Hülse: VA-Edelstahl
• Schutzart: IP65
• Montagezubehör: Montageflansch (enthalten)

Auf Anfrage sind auch andere Kabelarten und Kabellängen (auch Mehrleiterschaltungen und Mehrfachsensoren) verfügbar.
