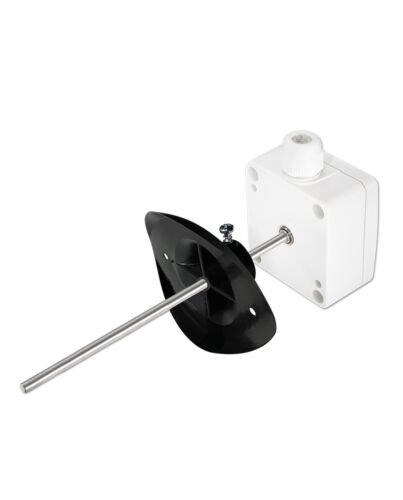

Titec Kanal-/Tauchtemperaturfühler | Sensortyp PT100 1/3DIN| 100 mm Einbaulänge

Ein Tauchtemperaturfühler wird zur Messung von gasförmigen und festen Medien verwendet. Der Fühler ist auf den Taupunkt fest ausgerichtet. Unter dem Taupunkt versteht man die Temperatur, bei welcher Wasserdampf in der Luft bei Temperaturabfall kondensiert und sich Tau oder Nebel bildet. Die Fühler werden direkt am Taupunkt verwendet, um die Taupunkttemperatur zu überwachen. Um Feuchtigkeits- und Kondensationsprobleme bei verschiedenen Anwendungen zu vermeiden, ist dies bei Klimaanlagen, Lüftungsanlagen, Heizungssystemen und in der Gebäudeautomatisierung sehr wichtig. Der Fühler registriert, wenn sich die Umgebungsluft abkühlt und den Taupunkt erreicht. Dies merkt der Fühler, da die steigende Feuchtigkeit die Wärmeübertragungseigenschaften des Sensors beeinflusst. Der Fühler ist eine wichtige Komponente, um die Feuchtigkeitskondensation zu überwachen und dementsprechende Maßnahmen zu ergreifen, um Korrosion oder Schimmelbildung zu verhindern.

Wenn Sie den Fühler zum Messen von gasförmigen Medien verwenden wollen, brauchen Sie zusätzlich einen Montageflansch. Durch seine hochwertige Edelstahlbeschichtung hält der Fühler außerdem äußeren Einflüssen und hoher Temperaturen stand. Dieser Kanal-/Tauchtemperaturfühler findet hauptsächlich in der Lüftungs-, Heizungs-, Kälte-, und Klimatechnik Gebrauch.

Der Kanal-/Tauchtemperaturfühler ist auf alle gängigen Regel- und Anzeigensysteme mit dem entsprechenden Sensor aufschaltbar.

Der PT-Fühler ist ein Fühler, welcher auf der Verwendung von Platinwiderständen basiert. Dieses Widerstandsmaterial verändert sich mit zunehmender Temperatur.

Die meist verwendete Art der PT-Fühler ist der PT100. Bei diesem Fühler beträgt der Widerstand des Platinwiderstands bei 0 °C exakt 100 Ohm. Die ermittelten Widerstandswerte ändern sich mit der Temperatur in einem linearen Verhältnis, welches schon vordefiniert ist.

Diese Fühler werden in vielen Branchen, wo eine präzise Temperaturmessung erforderlich ist, eingesetzt, da sie eine enorme Stabilität und Genauigkeit über einen großen Temperaturbereich erzielen (wissenschaftliche Laboratorien, Medizintechnik, Lebensmittelverarbeitung, Maschinenbau und in der Industrie).

Arbeitsweise:

Die Messung erfolgt durch das Anlegen einer konstanten Stromquelle an den PT-Fühler und die Messung der Spannung über den Widerstand. Dieser Widerstandswert wird dann in eine Temperatur umgerechnet. Dazu wird die spezifische Widerstands-Temperatur-Kurve des Fühlers verwendet.

Technische Daten:

• Messbereich: -50 °C - +180 °C (je nach Sensor)
• Tmax. Gehäuse: +100 °C
• Schaltungsart: 2-Leiter-Anschluss (Standard)
• Sensor: PT100 1/3DIN
• Schutzart: IP65
• Schutzrohr: Ø 6 mm aus Edelstahl
• Anschlussklemme: Schraubklemme max. 1,5 mm²
• Abmessung Gehäuse (LxBxH): 75x69x44 mm
• Gehäuse: PA6, Farbe RAL 9010
• Montagezubehör (optional): Montageflansch, Tauchhülse, Klemmverschraubung
