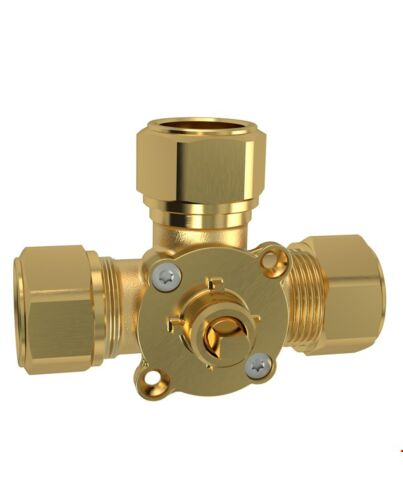

LK Armatur | LK 840 ThermoMix® C | 3-Wege-Ventil | 2,5 Kvs | Klemmverschraubung 15 mm

Bei dem LK 840 ThermoMix C handelt es sich um ein motorisiertes 3-Wege-Ventil, das als Mischventil oder Verteilerventil in Heizungsanlagen verwendet werden kann. Dank des Clip-Systems ist die Montage bzw. Demontage des Stellmotors LK 940 auf dem LK 840 ThermoMix C einfach und sicher.

Der Antrieb kann je nach Modell durch einen Regler mit 3-Punkt SPDT Ausgang oder einem proportionalen 0-10 V/ 4-20 mA Ausgang betrieben werden. Der Drehwinkel ist elektrisch auf 90° begrenzt.

Wird der Knopf auf dem Gehäusedeckel gedrückt, kann der Antrieb bei Bedarf in den manuellen Modus versetzt werden. Beachten Sie bitte, dass der Antrieb nur dann in jede Position gebracht werden kann, wenn man den Griff auf der Vorderseite dreht. Die Position wird auf der umkehrbaren Skala angezeigt.

Technische Daten

• Arbeitstemperatur: Min. 5 °C/Max. 110 °C (kurzfristig 120 °C)
• Umgebungstemperatur: Min. 5 °C/Max. 60 °C (Mischer) / Min. 0 °C/Max. 50 °C (Stellmotor)
• Max. Arbeitsdruck: 1,0 MPa (10 bar)
• Max. Differenzdruck: 50 kPa (0,5 bar)
• Leckage: < 1 % vom Kvs bei 50 kPa
• Drehwinkel: 90° / 360° (Mischer) / 90° (Stellmotor - Elektrisch begrenzt)
• Drehmoment: < 1 Nm (Mischer) / 5 Nm (Stellmotor)
• Flüssigkeit 1: Wasser - Glykol max. 50 % Ethanol max. 30 %
• Gewindenorm: Rp - Innengewinde, G - Außengewinde
• Stellmotor: 230V AC 50 Hz / 24V AC 50 Hz
• Laufzeit: 110 s
• Drehrichtung: Wählbar durch Verdrahtung
• Stellungsanzeige: Umkehrbare Skala
• Handbetrieb: Mech. Getriebeausrastung
• Elektrischer Anschluss: Kabel 1 m
• Signalkontakt: Dreipolig SPDT 0 - 10 VDC/4-20 mA
• Schutzart: IP44
• Schutzklasse: II
• Material Gehäuse: Messing EN 12165 CW617N
• Material Innenteile/Welle: Messing EN 12165 CW617N
• Material Dichtung: EPDM
• Wellenabdichtung: Zwei O-Ringe
