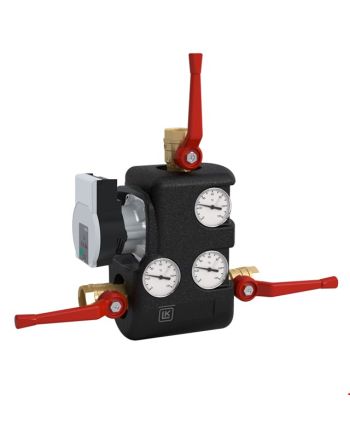

LK Armatur | LK 810 2.0 Wilo | 65 °C | Innengewinde Rp 1¼" | ohne Rückschlagventil

Die Rücklaufanhebungen der Serie LK 810 ThermoMat 2.0 eignen sich für Heizanlagen mit Festbrennstoffkessel und Pufferspeicher. Sie werden eingesetzt, um eine hohe Rücklauftemperatur zum Heizkessel und eine optimale Temperaturschichtung im Pufferspeicher zu erzeugen. Dies erhöht die Effizienz und verlängert die Lebensdauer der Heizanlage und verhindert gleichzeitig die Kondensation und Teerablagerungen.

Die LK 810 ThermoMat 2.0 ist eine kompakte Einheit mit integrierter Hocheffizienzpumpe und einem thermischen Ventil, das zwei Ventilanschlüsse regelt. Mit drei Absperrventilen, drei Thermometern und einer Isolation sorgt die Rücklaufanhebung für eine erleichterte Installation und Wartung, ein einfaches Verfolgen des Ladeverlaufs und die Minimierung des Wärmeverlustes. Die LK 810 ist in zwei Ausführungen erhältlich - mit oder ohne Rückschlagventil.

Mit Rückschlagventil gibt es die Möglichkeit auf den sogenannten Schwerkraftbetrieb. Dieser tritt ein, sobald die Verbrennung aufhört und die Umwälzpumpe abgeschaltet hat. Das restliche Heißwasser wird hierbei in den Pufferspeicher geladen. Bei Problemen, wie z. B. einem Stromausfall oder Versagen der Pumpe, öffnet das Rückschlagventil automatisch, um den Schwerkraftbetrieb zuzulassen. Das Ventil verhindert ebenfalls den Rückfluss vom Pufferspeicher zum Kessel.

Installiert wird die LK 810 ThermoMat 2.0 direkt in der Rücklaufleitung zwischen Festbrennstoffkessel und Pufferspeicher. Hierbei ist zu beachten, dass sie stehend mit der Antriebswelle der Pumpe in horizontaler Lage montiert wird. Die Rücklaufanhebung ist umkehrbar und kann für die links- oder rechtsseitige Montage vom Heizkessel aus angepasst werden.

Technische Daten

• Nennspannung: 230 VAC 50 Hz
• Leistungsaufnahme: Grundfos: 5 - 52 W, abhängig von Pumpendrehzahl / Wilo: 3 - 75 W, abhängig von Pumpendrehzahl
• Max. Kesselleistung: 65 kW mit 20 °C ΔT
• Rücklauftemperatur: 55 °C, 60 °C, 65 °C oder 70 °C
• Arbeitstemperatur: Grundfos: Min. 5 °C/Max. 110 °C / Wilo: Min. 5 °C/Max. 95 °C
• Umgebungstemperatur: Grundfos: Min. 0 °C/Max. 70 °C / Wilo: Min. 5 °C/Max. 60 °C
• Max. Arbeitsdruck: 0,6 MPa (6 bar)
• Flüssigkeit 1: Wasser - Glykol max. 50 %
• Ladepumpe: Wilo Para /8SC FS14, Grundfos UPM3 AUTO xx-70
• Material Gehäuse: Messing EN 1982 CB753S
• Material Isolierung: Expandiertes Polypropylen EPP
