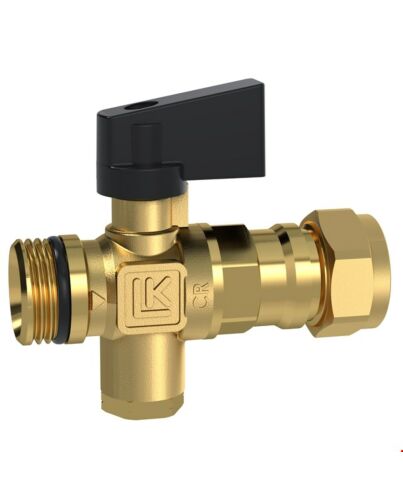

LK Armatur | LK 538 ThermoFill® EA | 2,7 Kvs | Außengewinde G ½" / Klemmverschraubung 15 mm

Bei dem LK 538 ThermoFill® EA handelt es sich um ein Befüllungsventil für Heizanlagen. Dank des integrierten Absperr- und Rückschlagventil wird auch bei niedrigem Differenzdruck ein sicheres Öffnen garantiert. Das Rückschlagventil ist kontrollierbar und als Rückflussverhinderer Typ EA nach EN 1717 klassifiziert. Auf dem Ventilgehäuse ist ein Pfeil abgebildet, der die Durchflussrichtung angibt.

Das LK 538 ThermoFill® EA gibt es mit Außengewinde, Klemmverschraubung oder beidem.

Das Außengewinde wird auf herkömmliche Weise abgedichtet. Die Einlauf- sowie Ablaufseite ist ebenfalls für LK Armaturensysteme mit O-Ringdichtung vorgesehen. Wird das Ventil an solch ein System angeschlossen, muss es von Hand bis zum Anschlag und danach mit einem geeigneten Werkzeug weitere 0,5 - 1,5 Umdrehungen in die richtige Position gedreht werden.

Bei der Klemmverschraubung wird Schmiermittel auf das Gewinde und die Fase aufgetragen, wodurch die Montage erleichtert wird. Ziehen Sie das Ventil zunächst von Hand an und danach mit einem Gabelschlüssel fest. Achten Sie unbedingt auf die Anzahl der Umdrehungen beim Anziehen mit dem Schlüssel. Hierzu gibt es von LK Armaturen ein separates Dokument für Klemmverschraubungen.

Weiche Rohre müssen mit einer Stützhülse versehen werden.

Technische Daten

• Arbeitstemperatur: Min. 5 °C/Max. 90 °C
• Max. Arbeitsdruck: 1,0 MPa (10 bar)
• Öffnungsdruck Rückschlagventil: 1 kPa (0,01 bar)
• Material Gehäuse: DZR-Messing EN 12165 CW625N
• Rückschlagventil: Typ EA gemäß EN 1717
• Material Rückschlagventil: POM
• Material Dichtungen: EPDM
