LK Armatur | LK 525 3R | 3-Wege-Mischventil Außengewinde

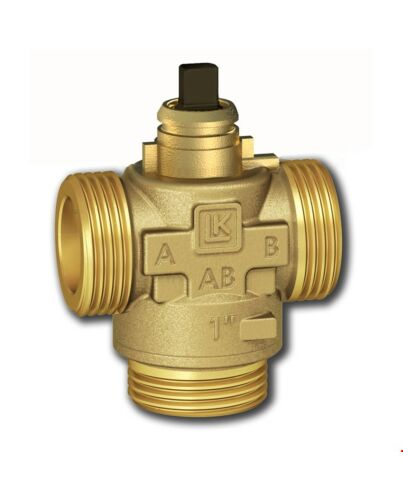

Das LK 525 3R ist ein 3-Wege-Mischventil, das mit Außengewinde oder Klemmverschraubung erhältlich ist. Kombiniert wird es in der Regel mit dem Stellmotor LK 940 C. Zusammen ergeben die Einzelteile das LK 525 MultiZone 3R und werden als Mischer oder Verteiler eingesetzt. Das Ventil selbst ist so konstruiert, dass das Leck kleiner als 0,1 % vom Kvs-Wert bei 100 kPa ist. Dank der speziellen Split-Linear-Charakteristik ist eine gute Regelung auch bei niedrigem Effekt und Durchfluss garantiert.

Bei Montage muss beachtet werden, dass der Motor nicht unter der Ventileinheit platziert wird. Außerdem kann der Motor nur in einer Stellung montiert werden. Ist die schwarze Leitung unter Spannung, dreht er sich gegen den Uhrzeigersinn, ist die braune Leitung unter Spannung, dann dreht der Motor sich mit dem Uhrzeigersinn.

Technische Daten

• Nennspannung: 230V AC, 50 Hz
• Leistungsaufnahme: 5 VA
• Arbeitstemperatur: Min. 5 °C / Max. 55 °C (kurzfristig auch 90 °C)
• Umgebungstemperatur: Min. 5 °C / Max. 55 °C
• Max. Arbeitsdruck: 1,0 MPa (10 bar)
• Max. Differenzdruck: 100 kPa (1 bar)
• Leckage: < 0,1 % vom Kvs bei 100 kPa
• Drehwinkel: 90°
• Drehmoment: 5 Nm
• Flüssigkeit 1: Wasser - Glykol max. 50 %, Ethanol max. 30 %
• Gewindenorm: G - Außengewinde, ISO 228/1
• Laufzeit: 110 s
• Handbetrieb: Ja
• Elektrischer Anschluss: Festkabel
• Signalkontakt: Dreipolig SPDT
• Schutzart: IP 44
• Schutzklasse: II
• Material Gehäuse: Messing EN 12165 CW617N
• Material externer Deckel: Messing EN 12164 CW614N
• Material Innenteile/Welle: PPS Komposit
• Sonstiges: CE (nur Stellmotor)
• Kabelspezifikation: 3 x 0,75 mm²
• Farben des Kabels: Blau, Braun, Schwarz
• Isolierung: PVC
