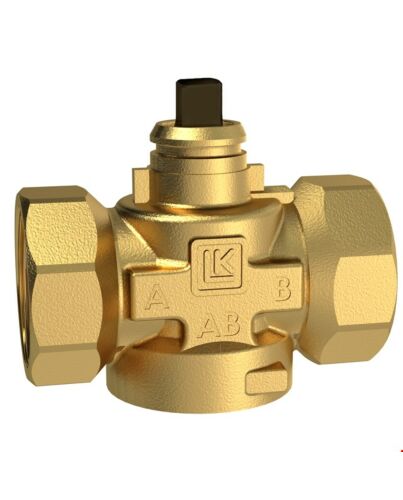

LK Armatur | LK 525 2W | NO | 10 Kvs | Innengewinde Rp ¾"

Bei dem LK 525 MultiZone handelt es sich um eine Kombination aus Stellmotor und 2-Wege-Zonenventil für Heizsysteme, in denen der Volumenstrom durch eine oder mehrere Zonen gesteuert werden soll. Das Zonenventil ist für die Ein-/Aus-Regelung zuständig und verfügt über einen Drehschieber, durch den es einen höheren Differenzdruck aushält und gleichzeitig die Gefahr verringert, dass es bei einer längeren Betriebsunterbrechung hängen bleibt. Oberhalb des Motors befindet sich eine Anzeige, die angibt, welcher Ventilanschluss geöffnet oder geschlossen ist. Beachten Sie, dass der Motor nicht unter der Ventileinheit platziert ist. Der Motor kann auch nur in einer Stellung montiert werden.

Im Falle eines Stromausfalls bleibt der Ventilkegel in der Stellung stehen, in der er sich gerade befindet. Im spannungslosen Zustand kann der Ventilkegel auch manuell eingestellt werden. Hierfür wird der Motor demontiert und die Spindel in eine beliebige Position gedreht. Ist die Spannung wieder vorhanden, muss das Ventil zurück in die Ausgangsstellung gedreht und der Motor wieder montiert werden.

Die Stellantriebe sind als normally closed (NC) oder als normally open (NO) erhältlich.

Technische Daten

• Arbeitstemperatur: Min. 5 °C/Max. 80 °C (kurzfristig 90 °C)
• Umgebungstemperatur: Min. 1 °C/Max. 60 °C
• Max. Arbeitsdruck: 1,0 MPa (10 bar)
• Max. Differenzdruck: 100 kPa (1 bar)
• Leckage: < 0,1 % vom Kvs bei 100 kPa
• Drehwinkel: 90° / 360°
• Flüssigkeit 1: Wasser - Glykol max. 50 % Ethanol max. 30 %
• Gewindenorm: Rp - Innengewinde, G - Außengewinde, ISO 228/1
• Stellmotor: 7V A, 230V AC, 50 Hz
• Laufzeit: 12 Sekunden (90°)
• Elektrischer Anschluss: Festkabel
• Signalkontakt: Einpolig SPST
• Schutzklasse: IP 44
• Material Gehäuse: Messing EN 12165 CW617N
• Material externer Deckel: Messing EN 12164 CW614N
• Material Innenteile/Welle: PPS Komposit
• Kabelspezifikation: Dimension 3 x 0,75 mm²
• Farben des Kabels: Blau, Braun, Schwarz
• Isolierung: PVC
• Typengenehmigung: CE
